Характеристика
|
Значение
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
|
Номинальная мощность двигателя, л.с. (кВт)
|
24 (17,6)
|
|
Колесная формула
|
4х2
|
|
Номинальное тяговое усилие, кН
|
4,5
|
|
Рулевое управление
|
Механическое
|
|
Формула переключения передач
|
(3х2)+1
|
|
Муфта сцепления
|
2-дисковая
|
|
Кабина
|
Нет
|
|
Габаритные размеры (Д х Ш х В), мм
|
2900х1445х1760
|
|
Эксплуатационная масса, кг
|
1078
|
|

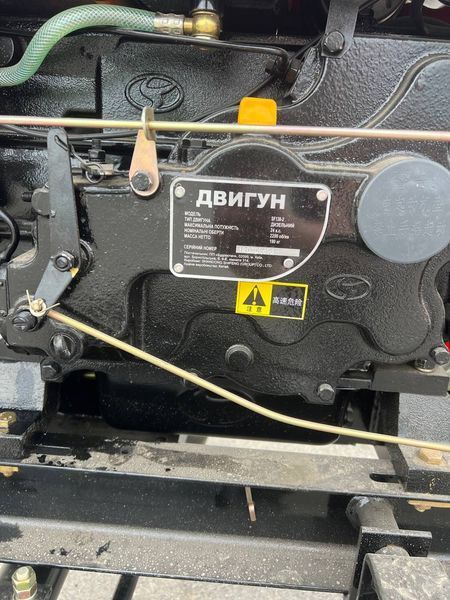

ДВИГАТЕЛЬ
|
|
|
Модель двигателя
|
SF138-2
|
|
Тип двигателя
|
Дизельный
|
|
Количество и расположение цилиндров
|
1, горизонтальное
|
|
Объем двигателя, см³
|
(данные отсутствуют)
|
|
Турбонаддув
|
Нет
|
|
Номинальные обороты коленчатого вала, об/мин
|
2200
|
|
Номинальный расход топлива, г/кВт*ч
|
≤252
|
|
Давление впрыска топлива, МПа (кгс/см²)
|
20±0,5 (200)
|
|
Система запуска
|
Электростартер, ручной стартер
|
|
Безопасный пуск
|
Нет
|
|
Система охлаждения
|
Жидкостная с принудительной циркуляцией, дополнительный радиатор автомобильного типа
|
|
Расширительный бачок системы охлаждения
|
Нет
|
|
Объем топливного бака, л
|
9
|
|
Топливный фильтр грубой очистки
|
Есть
|
|
Топливный фильтр тонкой очистки
|
Нет
|
|
Воздушный фильтр
|
Контактно-масляного типа
|
|
Подогрев воздуха во впускном коллекторе
|
Нет
|
|
Декомпрессор
|
Есть
|
|
Система смазки
|
Комбинированная, с насосом и разбрызгиванием
|
|
Масляный фильтр системы смазки
|
Нет
|
|
Тип смазки в картере
|
Моторное масло: ДТЗ TURBOSYNT DIESEL SAE 10W-40 API CF-4/SG
|
|
Объем смазки в картере, л
|
4,5
|
|
ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ
|
|
|
Тип трансмиссии
|
(данные отсутствуют)
|
|
Муфта сцепления
|
2-дисковая, постоянно замкнутого типа, сухая
|
|
Основная коробка передач
|
3 скорости
|
|
Дополнительные понижающие коробки
|
2 диапазона
|
|
Отдельная реверсивная коробка
|
Нет
|
|
Теоретическая скорость движения вперед, км/ч
|
2,5-27,0
|
|
Теоретическая скорость движения назад, км/ч
|
5,5
|
|
Тормоза
|
Барабанные механические
|
|
Стояночный тормоз
|
Есть
|
|
Блокировка дифференциала заднего моста
|
Есть
|
|
Передний мост
|
Нет
|
|
Рулевое управление
|
Механическое
|
|
Гидроцилиндр рулевого управления
|
Нет
|
|
Рукоятка быстрого управления
|
Есть
|
|
Размер передних шин
|
6.00-12
|
|
Размер задних шин
|
7.50-20
|
|
Колесная база, мм
|
1480
|
|
Колея передних колес, мм
|
1250
|
|
Колея задних колес, мм
|
1220
|
|
Клиренс, мм
|
280
|
|
Агротехнический просвет, мм
|
340
|
|
Минимальный радиус разворота без тормозов, м
|
6,7
|
|
Минимальный радиус разворота с тормозами, м
|
-
|
|
Дополнительные грузы передние / задние, (ед. × кг)
|
1х26 / 2х16,5
|
|
Тип смазки в картере трансмиссии и переднего моста
|
Трансмиссионное масло ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90
|
|
Объем смазки в картере трансмиссии/ПВМ, л
|
10,0 / –
|
|
Тип смазки в ГОРУ
|
-
|
|
Объем масляного бака ГОРУ, л
|
-
|
|
НАВЕСНАЯ СИСТЕМА
|
|
|

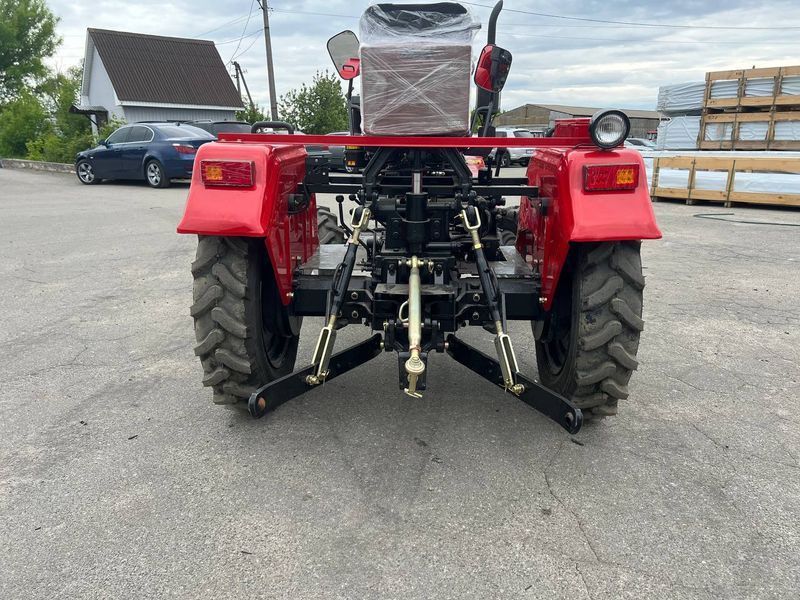

Задняя навесная система
|
Универсальная 3-точечная с гидроподъемником
|
|
Привод гидроподъемника
|
Отдельный гидроцилиндр
|
|
Максимальная грузоподъемность навесного механизма, кг
|
300
|
|
Управление гидроподъемником
|
Гидрораспределитель трехпозиционный
|
|
Размещение смазки гидроподъемника
|
Отдельно в полости гидроподъемного механизма
|
|
Гидравлические выходы для подключения навесного оборудования
|
Нет
|
|
Передняя навесная система
|
Нет
|
|
Буксировочное устройство
|
Съемная маятниковая серьга с вертикальной неповоротной цапфой
|
|
Вал отбора мощности (ВОМ)
|
Задний, продольный, 6 шлицев, Ø35
|
|
Обороты вала отбора мощности (ВОМ), об/мин
|
540
|
|
Возможность одновременного подключения ВОМ и буксировки
|
Нет
|
|
Конструкция боковых растяжек и укосов
|
Нижние тяги не регулируются, центральная верхняя тяга, вертикальные стойки и боковые растяжки – плавно по резьбе
|
|
Тип рабочей жидкости гидросистемы
|
ДТЗ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
|
|
Объем масляного бака гидросистемы, л
|
3,2
|
|
Дополнительное оборудование
|
Нет
|
|

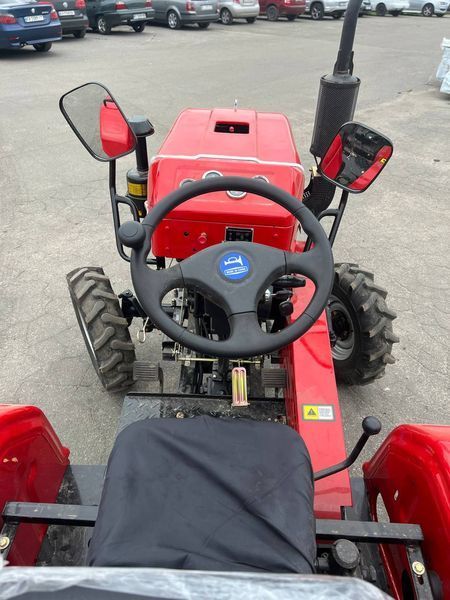

ЭРГОНОМИКА, ЭЛЕКТРООБОРУДОВАНИЕ
|
|
|
Кабина водителя
|
Нет
|
|
Дополнительное оборудование кабины
|
Нет
|
|
Дополнительные подножки
|
Нет
|
|
Сиденье водителя
|
Откидное
|
|
Панель приборов
|
С отдельными индикаторами
|
|
Выключатель массы
|
Есть
|
|
Генератор – тип, напряжение (В), мощность (Вт)
|
Переменного тока, 14, 350
|
|
Световое оборудование
|
Основные передние фары, задняя фара, задние фонари, передние и задние указатели поворотов
|
|
Электророзетка для подключения прицепа
|
Есть
|
|
Прочее электрооборудование
|
Звуковой сигнал, аварийная сигнализация
|
|
КОМПЛЕКТАЦИЯ
|
|
|
Прочее оборудование
|
Дополнительный радиатор автомобильного типа
|
